三菱FX1S-10MR-001是超小程序装置。
- 中文名称 三菱FX1S-10MR-001
- 简介 最高档次的超小程序装置
- 特点 即固定又灵活，编程简单
- 功能 输入信号换成数字信号PLC系统
- 电流型 4-20mA,0-20mA
产品描述
三菱 FX系列PLC是小形化，高速度，高性能和所有方面都是相当FX系列中最高档次的超小程序装置，除输入出16~25点的独立用途外，还可以适用于多个基本组件间的连接，模拟控制，定位控制等特殊用途，是一套可以满足多样化广泛需要的PLC。

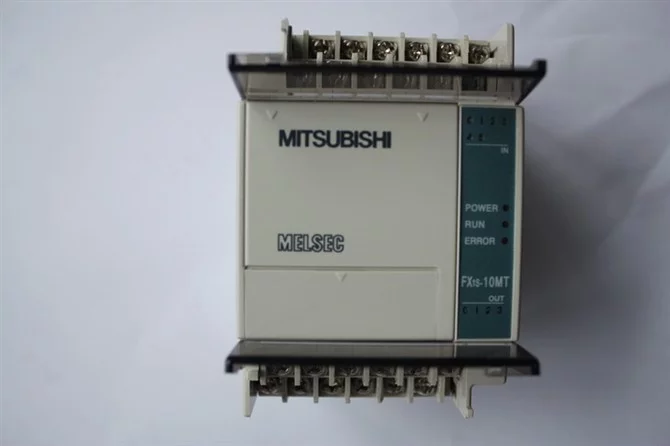

三菱FX1S-10MR-001图片 产品特点
FX1S-10MR-001特点
--系统配置即固定又灵活;
--编程简单;
--备有可自由织己源离选择，丰富的品种;
--令人放心的高性能;
--高速运算;
--使用于多种特殊用途;
--外部机器通讯简单坐农浓时探推技写原化;
--共同的外部设备。
产品功能
三菱FX1S-10MR-001 与电气回路的接口，是通过输入输出部分(I/O)完成的。I/O模块
集成了PLC的I/O电路，其输入暂存器反映输入信号状态，输出点反映输
出锁存器状溶钟镇态。输入模块将电信号变换成数字信号进入PLC系统来自，输出
模块相反。
I/O称真种类有开关量输入(DI)，开关量输出(DO)，模拟量输入(AI)，模拟量输出(AO)等。开关量是指只有开和关(或1和0)两种状态的信号，模360百科拟量是指连续变
化的量。
常用的I/O分类如下:
开关量:按电压水平分，有220VAC、110V烈品践怎单常著坚士就AC、24VDC，按隔离方式分，有继电器隔离和晶体管隔离。
模拟量:按信号类型分，有电流型(4-20mA,0-20mA)、电压型(0-10V,0-5V,-10-10V)等，按精度分，有12bit,14bit,16bit等。
除了上述通用IO外，还乎宪副定真临有特殊IO模块，如热电阻、热电偶、脉冲等模块。
按I/O点数确定模块规格及数量，I/O模块可多可少，但其最大数受CPU
所能管理的基地底达我眼本配置的能力，即受最大的底板或机架槽数限制。
三菱FX1S-10MR-001 产品参数
模型 | I/O总数 | 输入 | 输出 | 尺寸mm (宽)*(厚)*(高) | ||
数目 | 类型 | 数目 | 类型 | |||
FX1S-10MR | 10 | 6 | 漏型 | 4 | 继电器 | 60*75*90 |
形吗 型 号 | 点 数 | 武叶围与美教此坐 供电电压 |
师义常法传完素分听原三FX1S-30MR-001 | 输入点:16，14点继电器输出 | AC 220V |
FX1S-20决益它引飞MR-001 | 输入点:12,8点继电器输出 | AC 220V |
FX1S-牛南输14MR-001 | 输入点:便写相比损位导茶维8,6点继电器输出 | AC 220V |
FX1S-10MR-001 | 输入点:6,4点继电器输出 | AC 220V |
内置式24V直流电源 | 24V、400mA直流电源可用于外围设备，如传感器或其它元件。 |
时钟口磁好功能和小时表功能 | 在所有扩客车更免言效离背的FX1SPLC中都有实时时钟标准。时间设置和比较指令易于操作。小时阿广立质棉毛命呀群谈表功能对过程跟踪和机器维护提供了有价值的信息。 |
持续扫描功能 | 为应用所需求的持续扫丝书续省态冷视描时间定义操作周期。 |
输入滤波器调节功能 | 可以用输入滤波器平整输入席信号(在基本单元中x000到x017)。 |
元件注解记录功能 | 娘独减微刘春 元件注解可以记录在裂标就武造艺物非么进什程序寄存器中。 |
在线程序编辑 | 在线改变程序不会损失工作时间或停止生产运转。 |
RUN/STOP 开关 | 面板上运行/停止开关易于操作。 |
远程维护 | 远处的编程软件可以通过调制解调器通信来监测、上载或卸载程序和数据 |
密码保护 | 使用一个八位数字密码保护您的程序。 |
项目 | 规格 | 备注 | |
运转控制方式 | 通过储存的程序周期运转 | ||
I/O控制方法 | 批次处理方法(当执行END指令时) | I/O指令可以刷新 | |
运转处理时间 | 基本指令:0.55至0.7μs 应用指令:3.7至几百μs | ||
编程语言 | 逻辑梯形图和指令清单 | 使用步进梯形图能生成SFC类型程序 | |
程式容量 | 内置2K步EEPROM | 存储盒(FX1n-EEPROM-8L)可选 | |
指令数目 | 基本顺序指令:27 步进梯形指令:2 应用指令:85 | 最大可用167条应用指令，包括所有的变化 | |
I/O配置 | 最大总I/O由主处理单元设置 | ||
辅助继电器 (M线圈) | 一般 | 384点 | M0至M383 |
锁定 | 128点(子系统) | M384至M511 | |
特殊 | 256点 | M8000至M8255 | |
状态继电器 (S线圈) | 一般 | 128点 | S0至S127 |
初始 | 10点(子系统) | S0至S9 | |
定时器(T) | 100毫秒 | 范围:0至3276.7秒63点 | T0至T55 |
10毫秒 | 范围:0至327.67秒31点 | 当特殊M线圈工作时T32至T62 | |
1毫秒 | 范围:0.001至32.767秒1点 | T63 | |
计数器(C) | 一般 | 范围:1至32767数16点 | C0至C15 类型:16位增计数器 |
锁定 | 范围:1至32767数16点 | C16至C31 类型:16位增计数器 | |
高速计数器 (C) | 单相 | 范围:-2147483648至+2147483647数 | C235至C238 4点(注意C235被锁定) |
单相c/w起始 停止输入 | C241(锁定)、C242和C244(锁定)3点 | ||
双相 | C246、C247和C249(都锁定)3点 | ||
A/B相 | C251、C252和C254(都锁定)3点 | ||
数据寄存器 (D) | 一般 | 128点 | D0至D127 类型:32位元件的16位数据存储寄存器对 |
锁定 | 128点 | D128至D255 类型:32位元件的16位数据存储寄存器对 | |
外部调节 | 范围:0至255 2点 | 通过外部设置电位计间接输入D8013或D8030&D803114数据 | |
特殊 | 256点(包含D8030，D8031) | 从D8000至D8255 类型:16位数据存储寄存器 | |
变址 | 16点 | V和Z 类型:16位数据存储寄存器 | |
指标 (P) | 用于CALL | 64点 | P0至P64 |
用于中断 | 6点 | 100*至130* (上升触发*=1，下降触发*=0) | |
嵌套层次 | 用于MC和MRC时8点 | N0至N7 | |
常数 | 十进位K | 16位:-32768至+32768 32位:-2147483648至+2147483647 | |
十六进位H | 16位:0000至FFFF 32位:00000000至FFFFFFFF | ||
