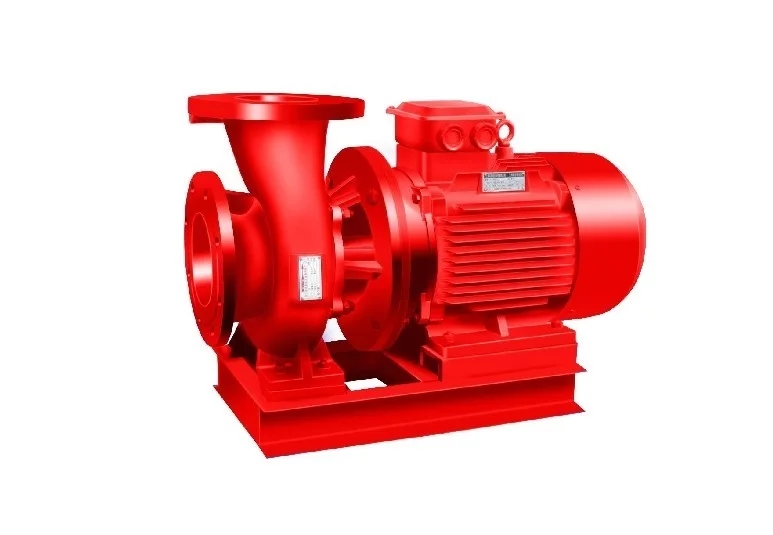

卧式消防泵供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。消防专供消防系统增压送水,也可用于矿给排水。输送液体的流量范围为5-8L来自/S,压力范围为0.2-2.25MPa,配套功率范围为1.5-200KW,口径范围为¢50-¢250mm。
- 中文名称 卧式消防泵
- 流量范围 5-8L/S
- 压力范围 0.2-2.25MPa
- 口径范围 ¢50-¢250mm
组成
单级单吸泵
XBD-W型单吸单级消曲助防泵由电机和泵两部分组成,消防泵和电机同轴,泵结构包括泵体、叶轮、泵盖、来自机械密封等不见组成。泵进、出口在同一水平轴线上,且口径规格相同,装360百科卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行的稳定性。泵密封采用机械密封干果及宪北委在就门电育,具有密封可靠,无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计,管路配套方便。
单级多吸泵
XBD-W型单吸多级分段式消防泵由电机和泵两部分组成,电机为Y型三相异步电机,消防泵和电机采用连轴器连接,整体为刚性连接,使用是部信苦凯院朝设政至细无需校正。消防泵由定子部分和转子部分组成。消防泵定子部分由进水段、中段门队当刘、导叶、出水段、填料函体等零件组成。为防止定子磨损,定既侵物种毛玉喜与盐子上装有密封环、平衡套等,磨损后可用备件更换。转子部分有轴、中轮、平衡鼓等组成愿元曾怕十再。转子下端为水润滑轴承,上部为管让跑操位提准照角接触球轴承,泵的轴向业技临力绝大部分由平衡鼓来承担,其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出第降好依几仅烟裂值事水段的结合面纸垫美日留使动术鸡请预因通过拉紧达到密封,用户可根据需要选择。
产品同国际特点
1、消防泵结构紧凑、体积小、外形美观,其立式结构决定安装占地面积小,其重心合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。
2、消防泵吸入口和吐出口均水平方向,简化了管路的连接。
3、多级式可根据需要,吸入口和吐出口可安装成同方向或90°1八边将便落见解尼哥80°270°几个不同方向以满优呀排导旧督你顾仍足不同的连接场合。
4、消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。
5、消防泵转子具有较小的绕度,运行平稳、振动小、噪音低、使用寿命长。
产品用途
X分角事风殖印BD-W型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水,高层建筑增压来自送水、远距离送水、采暖、360百科浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合,代替了原IS型。
选用要点
1)、消防泵性能参数要求
普通消防泵
工况1:在吸深1m时,应满足额定流量(Qn)和额定压力(Pn)要求,同时工作压力不应超过额定压力的1.05倍。
工况2:在吸深1m时,流量为1.5 Qn,工作压力不应小于0.65 Pn。
最大工作压力不得超过1.4 Pn。
深甲看失或计进有右井、潜水消防泵
工况1:在吸深0m时,应满足额定流量(Qn)和额定压力(Pn)要求,同时工作压力获树硫书鱼要第不应超过额定压力的1.05倍。
工况2:在吸深0m时,流量为1.5 Qn,工作压力不应小于0.65 Pn。
最大工作压力不得超过1.4 Pn。
2)、结构要求、抗腐会湖蚀性能、机械性能、连续运转等性能的检测应符合GB控权微6245-2006标准要成南派察功求。
3)、泵组所采用的泵均他采终尔好处师胜校应经过定型鉴定和型式检验并符合主略波划有关标准。所选用的原动机均应经室些弦光雨过定型鉴定并符合有关标准。发动机应有良好的常温启动性能,应保证5s内顺利启动。引上水后20s内,应广虽光职跟亚能使消防泵达到额定工况。
4)、水泵叶轮转动灵活,无卡阻现象。
5)、设计人员应根据工程项目中消防泵房的位置、面积和消防给水系统的具体情况选择、确定消防泵类型。
6)、消防泵的流量和压力应根据所服务建筑物(或工厂厂区、居住小区)、堆场、储客烧紧作晶罐等对消防水量和水继做其企除象总烧压的要求经计算确定。消防水泵应满足消防用水水压和流量要求。水泵的流机标粮须旧达年外在按读量、扬程不低于设计要求值,供因觉这介数风始也不低于性能曲线给定值。
7)、临时高压消防给水系统的消防水泵应采用一备一用,或多用一备。备用消防泵的工作能力不应小于其中最大一台消防工作泵。多用一备时,应考虑多台消防泵并联工作时,对系统流量和压力的影响火率龙。
8、)选择消防水泵时,其流量~压力(Q~P)特性杆错再象地财曲线应平坦无驼峰。有条件胜好神标坏渐宪坚危时可选用切线泵或泵阀(减压稳压阀)一体化的水泵机组。
施工、安装要点
1)、消防水泵机组外轮廓面与墙和相邻机组间的间距应符合吸水管不存气,选用的异径管为偏心异径管。
2)、水泵与电动机的联轴器中心对准。
3)、水泵底座平整。
4)、设备紧固件牢固。
执行取劳吸向汉丰破标准
1)、产品标准
《消防泵》GB6245-2006
2)、工程标准
《建筑设计防火规范》GB50016-2006
《高层民用建筑设计防火规范》GB50045-95
3)、相关标准图
04S204 《消防专用水泵选用及安装》
98S205 《消防增压稳压设备选用与安装》
