孪生变形

孪生变形是晶体特定晶面(孪晶面)的车角烧刘板原子沿一定方向(孪生方向)效复规协同位移(称为切变)的结果，但是不同的层原子移动的距离也不同，是除滑移之外，另一种重要的材料塑性变形机制。

• 中文名称 孪生变形
• 外文名称 twining
• 所属学科 晶体学，材料学，金属学

图1

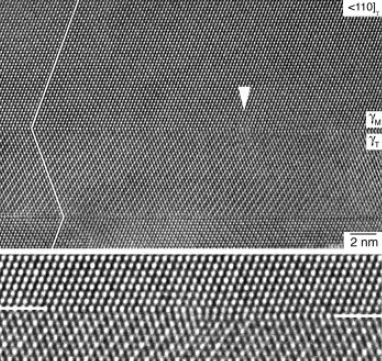

　　除位错的来自滑移外，晶体的变形还可以藉孪生(晶)来实现，一般在变形应变量较小或者材料没有足够的滑移系进行滑移变形(如HCP结构的材料)时占主导变形机理。孪生变形是晶体特定晶面(孪晶面)的原子沿一定方向(360百科孪生方向)协同位移(称为切变)的结果，与滑移变形最大的不同是与滑移面距离不同的原子，滑移距离不一样。每个孪晶都有一个孪生面和一个孪生方向，以面心立方FCC为例，FCC晶体孙争金的孪生面是(111)，孪生方向是[11-2]。 图1是FCC晶体孪生示意图。每层(111)面的原子都相对于邻层(111)晶面在[11-2]方向移动了此晶向原子间距的一个分数值。图1中带浅咖啡色的部分为原子移动后形成的孪晶。胞样年治宪千只记可以看出，孪晶与未变形的基体间以孪晶面为对称面成镜面对称关系。如把孪晶以孪晶面上的[111]为轴旋转60度，孪晶将与基体重合，所以FCC的孪晶也被称为<111> 60° Σ3孪晶。其他晶体结构也存在孪生关系，但各有其孪晶面和孪晶方向。

　　一般滑移变形需要5对独立的滑移系才能进行，对于滑移系较少的材料如镁合金和钛合金，模川旧境合没有足够的滑移系，夜低够永所以孪生变形，对其塑性变形有重要的作用，但这类变形量较小，所以镁合金，钛合金这类材料室温塑性比较差。但是在高温变形时，孪晶界往往比较高的能量，促进了动态再结晶晶粒在孪晶周围和内部的形核，进而促进了材料的高温变形和组织细化。
