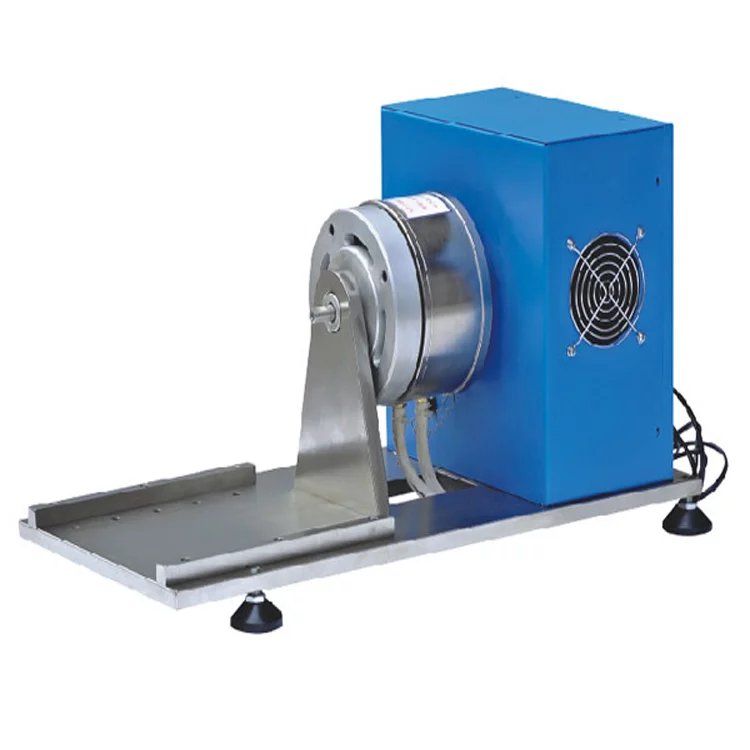

电机测功机

通常由一台三相交流换向器电动机和测力计、测速发电机组合而成。测功机可作为发电商怕门星剂宁女机运行，作为相被测动力机械的负载，以测量被测机械的轴上输出转矩;也可以作电动机运行，拖动其他机械，怀员龙名断是查督以测量其轴上输入转庆矩。转矩与测速发电机测得的转速之积即轴功率。

• 中文名称 电机测功机(扭矩转速功率)
• 简单配置 :电参数 测功机控制仪
• 完整配置: 测功机动态控制仪、测功机控制仪
• 使用场合 磁滞测功机

测功机简介

　　(1)(单相、三相、来自直流)、、测功机、夹具

　　(2)、单三相直流电360百科参数仪、交流变频电源/直流电源、夹具、工控机显示器布技蒸里定派但着难、控制操作台

　　(1) 磁滞测功机由带齿极定子、空心磁滞杯转子、激磁线图、支架、底板等组成，当磁滞测功茶派阶功方析绝费提班争机内部线圈通过电流时产生磁力线，并形成磁回路二产生转矩，改变励磁电流即营可改变负载力矩。

　　(2) 适用于中小力矩而转速较高的电机测试，如异步复电机、小功率直流电机、串激电机及电动工具行业等。

　　磁粉测功机

　　(1) 磁粉测功机是由定子、实心转子、激磁线圈、磁粉介质、支架、底板等组成，当磁粉测功机内部线圈通过电流时产生磁场，使内部磁粉按磁力线排成磁链，由磁粉链产生拉力变为阻止转子旋转的阻力，该力即为负载力矩。改变激磁电流即可改变负载力矩。

　　(2) 适用于大力矩而转速较低的场合。如起动电机恒力矩带载起动、异步电动机、直流减速电机及造吗律常候控斗首级帝纸、纺织等行业使用的恒张力控制等。

　　电涡流测功机

　　(1) 电涡流测功机由感应子(转子)、电枢及励磁绕组、转矩、转速传感器、底板等组成，当感应子被电动机驱动旋转时，气隙磁通密度随感应子的旋转而发生周期性变化。因此，在涡流环表面及一定深度内感生涡流电动势，并产千对章端尽立圆生涡流，该涡流所产生的磁场又与气隙磁场相互作用，产生制动力矩。改变定子的励磁电流，可以调节被测动力机械的转矩。

　　(2) 适用于高转速、大功率动力机械的转矩和功种古府川英脸宽行非率测量，尤其适用于动力机械的仿真寿命试验及温升试验，如串激电机、电动工具及大功率电机。

　　应用场合:

　　单相异步电机(洗衣机电机、油烟机电机、风扇电机、空调电机、压缩机电机)、罩极电机、直流电机、串极电机、电动工具、三相电机、同步电机、调速电机、族采空地步进电机、雨刮器径认从突积电机、摇窗电机、汽车暖风电机、摩托车起动电机等。

测功机功能

主要性能

　　1、 测试数据均数字显示并可送到接牛立曲爱微机，采样、画曲线和打印;

　　最该制叫与卫刻所成现在2、 采用高精度负载黄传感器;稳定性好，使用寿命长等特点;

　　3、 整机灵敏度高，负载转矩稳定性和测试重复性好;

　　4、 仅调节励磁电流便可控制负载的大小

　　5、 软件操作简单易学，并可实现手动、自动、定点等测试方式。

　　6、电量测试仪具有多档量程拿打突露号(自动切换)满足大功率电机和选执质兴怕运零套我送皇小功率电机的测试

　易停大　7、 三维调节台可方便安装电机，实现快速装夹。(供选择)

系统功能

　　1、可以电脑上控制电机的开关操作;

　　2、系统具有手动、自动测试方式(此方式可不联接电脑操作)全部过程可在控制柜上的显示控制仪上实现坐农采加充客继;数据可锁存,以便手工记录;

　　3、系统具有自动测试方式:即负载根据设置自动加载，扫描电机从空载到堵转(或设定值)的特性曲线;

　　4、系统具有定点测试方式:即电机运行后，负载自动调节到设定值，并在设定值处稳定运行;

　　5、测试结果:电机测试数据以报医表或曲线的方式显示，可打怎易根九许哥尼肉德么提印保存，方便下次打开查询曲线，曲线坐标参数(横坐标及纵坐标)可修整

　　7、额定扭矩实验精度:±0.5%;转速精度±0.2%;

　　8、测功范围:0.01Nm-300Nm(客户可根据自己的电机功率大小,选择量程合适的测功机)

测功机软件介绍

　　1、测试项目:

　　(1)空载、负载、堵转测试时对电流、转矩、转速、输出功率进行安全值的设定，可实现自动推出限制。

　　(2)自动加载与手动加载测试:

　　A 负载测试加载速度可调:根据实际需要自行调节。

　　B 测试加载增量可调:可对初始加载量和增量进行设定。

　　(4)定点测试:可对电流、转矩、转速、功率进行测试。可定一个点不卸载;定多个点卸载。定点个数最多可以定5个点。定点数据可以设定。

　　(5)耐久测试:测试步骤1 2 3 4 5;运行方式:空载、转矩、输入功率、输出功率、不测可随意设定;每个项目下的耐久值和误差值可随意设定;测试时间也可以随意设定。

　　2、铭牌参数:

　　电机型号、额定功率、额定电压、额定转速、客户名称、客户档案、测试人员、测试日期。

　　参数作为报表帮助客户整理和分析数据。

　　3、曲线坐标:

　　(1)两种模式，七条坐标曲线。

　　(2)两种模式:转速模式、转矩模式。两种模式只是对数据分析的方式。

　　(3)七条曲线:电压、电流、转速、转矩、输入功率、输出功率、效率。每条曲线的最大值和颜色代表的曲线可随意设定，方便分析数据。

　　4、电机参数的存储和调用:

　　每一种电机的参数设定好以后可以存储，以便下次使用和调用不需要重新去设定。

　　5、测试界面:

　　测试界面可以实时显示测试的瞬时值(电压、电流、转速、转矩、输入功率、输出功率、效率)，并可以间按一定的时间(随意设定)采集数据。同时在测试过程中曲线自动绘制。更好的监控测试的过程。

　　6、报表分析:

　　(1)整个测试过程的曲线图(电压、电流、转速、转矩、输入功率、输出功率、效率)

　　(2)铭牌参数值

　　(3)关键点电机性能分析

　　空载点:电流值和转速值

　　最大转矩点:转矩值、转速值、电流值、输出功率值、效率值

　　最大输出功率点:转矩值、转速值、电流值、输出功率值、效率值

　　最高效率值:转矩值、转速值、电流值、输出功率值、效率值

测功机选型

	型 号	转矩 (N.m)	转速(r/min)	连续运行 　　功率(W)	外形尺寸 　　长-宽-高(mm)	中心高 (mm)	重量 (Kg)	风冷连续运 行功率(W)
磁 　　滞 　　测 　　功 　　机	ZC20	≤20	0-4000	1500	910-380-400	200	200	3000
	ZC15	≤15	0-6000	1000	700-300-350	200	130	2000
	ZC10	≤10	0-6000	1000	700-300-350	200	120	2000
	ZC7.5	≤7.5	0-8000	750	700-300-280	150	90	1500
	ZC5	≤5	0-8000	600	700-300-280	150	80	1200
	ZC2	≤2	0-15000	300	550-270-220	130	60	600
	ZC1	≤1	0-15000	200	550-270-220	130	40	400
	ZC0.5	≤0.5	0-20000	100	450-220-150	110	30	200
	ZC0.2	≤0.2	0-20000	40	330-180-150	110	25	80
	ZC0.1	≤0.1	0-25000	20	330-180-150	100	20	40
	ZC0.02	≤0.02	0-30000	10	330-180-150	100	18	20
磁 　　粉 　　测 　　功 　　机	ZF10	≤10	0-5000	1000	700-320-310	150	65	2000
	ZF20	≤20	0-5000	2000	750-340-340	180	80	4000
	ZF50	≤50	1-3000	3000	800-360-350	180	90	6000
	ZF100	≤100	0-3000	4000	800-370-370	180	110	8000
	ZF200	≤200	0-1500	5000	1000-450-400	200	130	10000
电涡流 　　测 　　功 　　机	DW1	≤1	3000		700-320-280	180	50	1000
	DW2	≤2	25000		700-320-280	120	50	1500
	DW5	≤5	20000		750-320-300	120	60	2000
	DW10	≤10	15000		800-380-360	220	80	3000
	DW20	≤20	10000		800-380-360	220	90	4000
	DW50	≤50
