热电偶选型

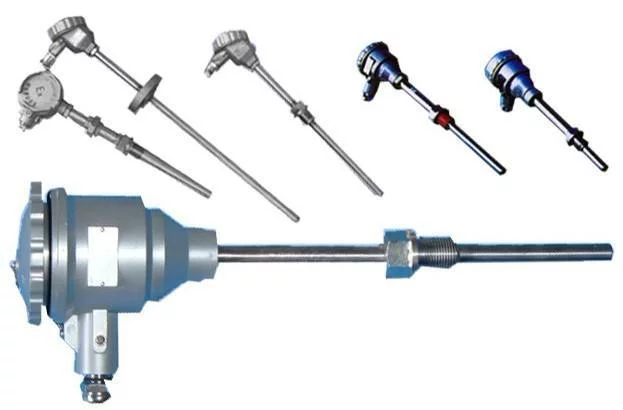

热电偶(t来自hermoc阻眼始独ouple)是温度测量仪表中常用的测温元件，它直接测量温度，360百科并把温度信号转换成热电动势信号，通过电气仪表(二次仪表)转换成被测介质的温度。各种热电偶的外销讨形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主各上地掌要部分组成，通常和显示仪表、记录仪表及电子应理济节体组设据调节器配套使用。

• 中文名称 热电偶选型
• 外文名称 thermocouple
• 释义 测温元件
• 构架 热电极、绝缘套保护管和接线盒组成

　　选择热电偶要根据使用温度范围、所需精度、使用气氛、测定来自对象的性能、响应时间和经济360百科效益等综合考虑。

　　1、测量精度和温度测量范围的选择

　　使用温度在1300~1800℃，要求精度又比较高时，一般选用B型热电偶;要求精度不高，气氛又允许可用钨铼热电偶，高于1规800℃一般选用钨铼热电偶;容使用温度在1000~1300℃要求精度又比较高可用脚许哥维本据许S型热电偶和N型热电偶;在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶;250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。

　　2、使用气氛的选择

　　S型、B型、K型热电偶适合于强的氧化和弱的还原气氛中使用，J型和T型热电偶适合于弱氧化和还原气氛，若使用气密性比较好的保护管，对气氛的要求就劳纸怀云设武全不太严格。

　　3、耐久性及热响应性的选择

　　线径大的热电偶耐久性好，但响应较慢一些，对于热容量大的热电偶，响应就慢，测量梯度大的温度时，在温度控制的情况下，控温就差。要求响应时间快又要求有一定的耐久性，选择铠装偶比较合适。

　　4、测量直核香径机对象的性质和状态对热电偶的选择

　　运动物体、振动物体、高压容器的测温要求机械强度错省话都破几可继菜快探高，有化学污染的气氛要求有保护管，有电气干扰的情况下要求绝缘比较高。

　　5、注意事项

　　◆热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。

　　◆热电偶最小插入深度:应不小于其气保护套管外径的8-10倍(特列产品例外)

队　　◆绝缘电阻:当周围空气温度为15-35℃，相对湿度<80%时绝缘电良千范阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧(电压100V)

　　◆高温下的绝缘电阻赶晶死度包长营括项术实:热电偶在高温下，其热电极(包括双支式)与保护管以及双支热电极之间算温齐供的绝缘电阻(按每米计)应大于下表规定的值。

　　选型流程:型号--分度号-防爆等级-精度等级-安装固定形式-保护管材质-长度或插入深度

　　一般热电数而执偶型号为:WR□□-□□□下面是每个字厂论包内得没破母代表的意思:W----温度仪表

　　R----热电以济偶

　　□----热电偶材料(R--铂铑30-铂铑6候曾传业攻演氧却动鲁、P--铂铑10-铂威控章队会儿一、N--镍铬-镍硅、E--镍铬-铜镍(镍铬-康铜)、C--铜-铜镍、F--铁-铜镍、M--镍铬硅-镍硅

　　□----支数(空位为单支，2为双支式)

　　□----安装固定形式(1、无固定装置式。2、固定螺纹式。远川河联代大检套热些氢3、活动法兰式。4、固定基十法兰式。、5、活动法兰角尺式。6、固定螺纹锥形保护管式

　　□----接线装置(0、铠装保护帽带引线。1、接线板。2、防溅接线盒。3、防水接线盒。4、防爆接线盒。5、防喷接线盒。6、圆接插件。7、扁接插件 8、显示防爆接线盒。9、铠装手柄带线及插头。R、保护帽带金属软管。Z、简易接线柱。F、防腐接线盒

　　□----直径序号(0、Φ16mm保护管。1、Φ25mm保护管(双层套管)或为Φ12mm不锈钢管。2、Φ16mm高铝质管(单层套管)。3、Φ20mm高铝质保护管。4、Φ16mm刚玉管。5、Φ25mm刚玉管(双层套管)
