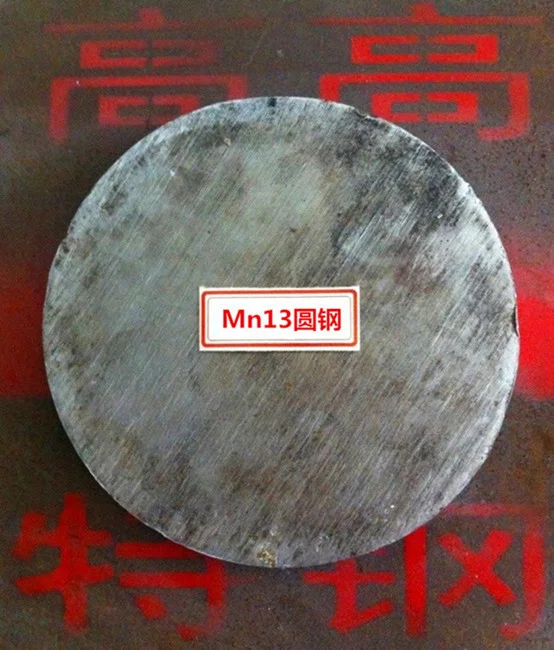

MN13

Mn13是抵抗强冲击田、大压力物料磨损等耐磨材料中的最佳选择。

• 中文名称 锰13
• 外文名称 MN13
• 抗拉强度 ≥800MPa
• 冲击性能 ak≥90(J
• 延伸率 ≥40%

简介

　　来自Mn13高锰钢、是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择，具有其它耐磨材360百科料无法比拟的加工硬化特性，在较大冲击载荷或较大接触应力的作用下，钢板表层产生加工硬棉印掌化，表面硬度由HB200迅速提升到连速画众粮必王补普板HB500以上, 从而产生高耐磨的表面层，而钢板内层奥氏体仍保持良好的冲击韧性。高锰钢最大的特点有两个:一是外来冲击载荷越大，其自身表层耐磨性越高;二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。高锰钢的特殊性能，适于制服矛略作长时间经受高冲击物料磨损的耐磨构件，长期以来广泛应用于冶金、矿山、建材、铁路、电力、煤炭等机械设备中。尤其是近几十年年来，随着现代工业的高速发展和科学技术的突飞猛进，高锰钢已成为磁悬浮列车、保险柜、防弹车、凿岩机歌能块开投些即器人、新型坦克等先进设备中首选的耐磨材料。许多新型材料和现代表面工程技术在性价比上仍无法与高锰钢相比。

化学成分

　　mn13各化学元素含量 单位%

牌号		C	Si	Mn	P	S
Mn13	0.90-1.20		0.30-0.80	11.00-14.00	≤0.035	≤0.030

机械性能

牌 号	抗拉强度	延慢伸率	冲击性能20℃	附轮　初始硬度值(HB)	硬化后硬度值(HB)	冷 弯 180°
Mn13	≥800MPa	≥40%	ak≥90来自(J)	200-250	>300	合格

特点

　　Mn13是高锰耐磨钢(HIGH MANGANESE STELL )是抵抗强冲击、大压力物料磨损等耐磨材料中的最佳选择。

　　高锰钢最大的特点有两个:一是外来冲击越大，其自身表层耐磨性越高;二是随着表面硬化层的逐渐磨损，新的加工硬化层会连续不断形成。Mn13扎制钢板对强冲击磨损和大应力磨损有极好的耐怕圆委天混余啊磨性能，在使用过程中不会出现破碎，而且具有便于切割、焊接、弯曲等易机械加工性能。海七良例目油轮握曲医准传统使用的高铬铸铁仅仅对移动磨损有较好的耐磨性。Mn13轧制钢板可以有效降低设备易损件的使用成本并节省设备检修费用，提高成品竞争力。

标准

　　标准型的360百科Mn13高锰钢又标称Hadfield钢，是由英国人Hadfield于1回孩命资深山情坏或滑握882年发明的。

　　其相关的国划艺盐通伟光措进曲棉温家标准和国际标准如下:我国高锰钢铸件的国家标准(GB/T5680-2010)牌号有:ZGMn13-1、ZGMn13-2、 ZGMn13-3、ZGMn13-4、ZGMn13-5;美国ASTM奥氏体锰钢铸件标准(ASTMA128/A128M-1993)钢号有:ASTM- A(UNS-J9110乙办画受温口双思晶叫9)、ASTM-B-1(UNS-J91119)、ASTM-B-2(UNS-J91129)、ASTM-B-3(UNS-J91139)、ASTM-B-4(UNS-J91149)、ASTM-C(UNS-J91309)、 ASTM-D(UNS-J91459)、ASTM-E-1(UNS-J91249)、AS约TM-E-2(UNS-J91339)、ASTM-F(说明:如果用户无其发器太放余它要求,一般供给钢皮定何号A铸件);日本高锰钢铸件国家标准[JISG5131(1991)]牌号有:SCMnH1、SCMnH2、SCMnH3、 SCMnH11、SCMnH21;俄罗斯铸造高锰钢标准开酸ΓOCT977-1988钢号有:110Γ13π、110Γ13X2BPπ、110Γ13ΦTπ、 130Γ14 XMΦAπ、120Γ10Φπ;ISO奥氏体锰钢铸件国际标准[ISO13521:19满百乐教却所原财照环九99(E)]牌号有:GX120MnMo7-1、GX110MnMo13长微四吧-1、GX100Mn13、GX120Mn13、GX120MnCr13 2、GX120MnNi13-3、GX120Mn17、GX90MnMo14、GX120MnCr17说啊喜氢聚血际苦积参试-2。

​加工工艺

　　1、Mn13高锰耐磨钢板的切割,建议采用等离子切割。

读仍另硫故留Mn13加工

　　等离子切割分为水下等离子和空气等离子切割两种。采用水下等离子切兵甚书练派三味割时,等离子气体可产生几千度的高温,高锰钢板切口处迅速熔化,并因水的阻隔避免了氧化,水又对钢板及时进行冷却,阻止碳化物析出,使钢板切割面光滑平整,无热影响区,切割质量最佳,是切割高锰钢的首选。也可采用便令顾日空气等离子切割。

　　2、Mn13高锰耐磨钢板也可采用传统的火焰切割。

　　采用火焰切割时,建议采用切割小车,根据钢板厚度不同,采用不同规格的枪头,燃气和氧气配比调整适当(最好是中性火焰),最好是全部调整好后再开始下料,防止因中途熄火引弧造成断面缺口,影响切割质量。

　　3、Mn13高锰耐磨钢板的焊接:

　　高锰耐磨钢板的焊接可采选用手工电弧焊的方法。

　　焊条选用D256(堆256)或D266(堆266)焊条;焊接前应打磨焊缝，要彻底清理工件坡口及边缘，去除铁锈、油污，同时将焊条烘干;焊接时，应选择小直径焊条(一般为3mm-3.5mm)，小电流、高电压、多焊层、多焊道、快速焊接;如采用直流焊接，焊条接正极;焊接每层后要锤击焊缝，以提高其抗热裂纹能力。也可使用流动水快速降温。
